| ① 너트 조임방식의 초간편 축잠금 장치 |
② 최소형의 미니 타입으로 콤팩트한 설비에 최적 |
| ③ 키/셋트스크류 없이 강력한 그립 |
④ 축표면 전체에 고른 토르크 전달로 정확한 센터링 |
| ⑤ 진동이나 역방향 반발토르크 부하로부터 안정 |
⑥ 스텐레스 소재로 내구성/내부식성 우수 |
| ⑦ 용도 : 소형 타이밍 풀리, 정밀 기어, 고속 회전체, 기타 소형 정밀 구동품 |
|
| |
|

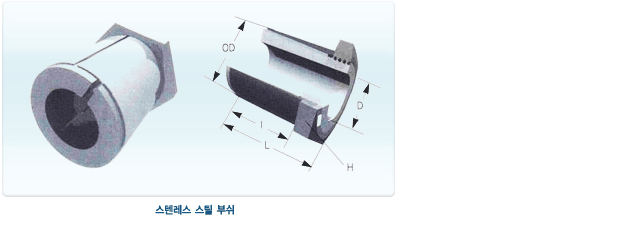

호 칭
DXOD |
D
(mm) |
OD
(mm) |
L
(mm) |
I
(mm) |
H
(mm) |
B
(Nm) |
Max.Torque
(Nm) |
Tightening
Torque(Nm) |
| Inch(축경) |
| MQ 6.35x10 |
6,35 |
10 |
15 |
12,5 |
10 |
M8x0,5 |
7 |
8 |
| MQ 9.52x14 |
9,52 |
14 |
22 |
19 |
16 |
M12x1 |
14 |
15 |
| MQ 15.88x23 |
15,88 |
23 |
28 |
23 |
26 |
M20x1 |
26 |
27 |
| metric(축경) |
| * MQ 4x8 |
4 |
8 |
15 |
12,5 |
8 |
M6x0,5 |
3 |
4 |
| * MQ 5x10 |
5 |
10 |
15 |
12,5 |
10 |
M8x0,5 |
4 |
5 |
| * MQ 6x10 |
6 |
10 |
15 |
12,5 |
10 |
M8x0,5 |
7 |
8 |
| * MQ 7x12 |
7 |
12 |
15 |
12 |
12 |
M10x0,75 |
8 |
9 |
| * MQ 8x14 |
8 |
14 |
22 |
19 |
16 |
M12x1 |
14 |
15 |
| * MQ 9x14 |
9 |
14 |
22 |
19 |
16 |
M12x1 |
14 |
15 |
| * MQ 10x17 |
10 |
17 |
22 |
18,5 |
18 |
M15x1 |
18 |
19 |
| * MQ 11x17 |
11 |
17 |
22 |
18,5 |
18 |
M15x1 |
18 |
19 |
| * MQ 12x17 |
12 |
17 |
22 |
18,5 |
18 |
M15x1 |
18 |
19 |
| * MQ 14x20 |
14 |
20 |
28 |
23 |
20 |
M17x1 |
24 |
25 |
| * MQ 15x20 |
15 |
20 |
28 |
23 |
20 |
M17x1 |
24 |
25 |
| * MQ 16x23 |
16 |
23 |
28 |
23 |
26 |
M20x1 |
26 |
27 |
| * MQ 17x23 |
17 |
23 |
28 |
23 |
26 |
M20x1 |
26 |
27 |
| * MQ 19x25 |
19 |
25 |
28 |
23 |
27 |
M22x1 |
29 |
30 |
| * MQ 20x28 |
20 |
28 |
28 |
23 |
30 |
M25x1 |
31 |
32 |
| 소재: Stainless steel (DIN 17440) |
|
|
|
| |
|
|
