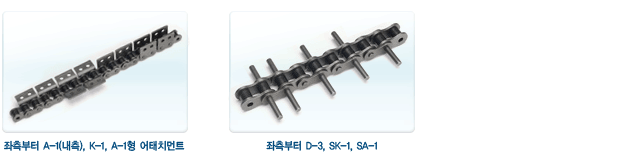

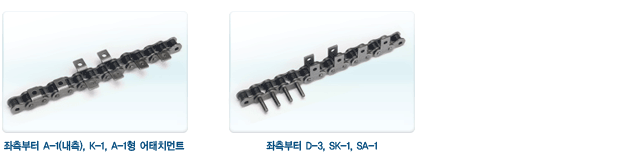

  • 표준형 로울러 체인에 어태치먼트 플레이트를 부착한 소형 컨베이어 체인
  • 고 정밀도 체인으로 정확한 타이밍에 의한 이송 및 자동제어 라인에 적합
  • 주 사용처 : 전기부품, 식품, 화공약품, 목공기계, 인쇄기계, 화장품제조등 경공업 분야의 경량물 이송에 주로 사용
  • 다양한 어태치먼트 부착이 가능하여 사용 특징에 적합한 형태를 사용자가 선택할 수 있습니다.
  •



  • 어태치먼트의 세부종류 및 치수는 다운로드 카탈로그를 참조 하십시오.
  • 주문 시에는 다운로드용 CAD 파일을 이용하면 편리합니다.
  • 용도에 따라 파단강도와 피로한도를 향상시킨 강력형(H) 및 다양한 재질
        (스테인레스 스틸, 아연, 크롬, 니켈 도금 사양 등)로 제작 됩니다.
  • 어태치 먼트의 명칭은 다음의 표처럼 분류되며 그 의미는 아래와 같습니다.
  •
    표준형 어태치먼트 명칭 의미
    일반형 A
    한쪽방향 부착, 수평형 어태치먼트
    A-1
    한쪽방향 부착, 수평형 어태치먼트, HOLE 의수 의미
    (여기서는1개: A2-두 개, A3-세 개등,,)
    K
    양방향 부착, 수평형 어태치먼트
    K-1
    양방향 부착, 수평형 어태치먼트, HOLE 1개
    SA
    한쪽방향 부착, 수직형 어태치먼트
    SA-1
    한쪽방향 부착, 수직형 어태치먼트, HOLE 1개
    SK
    양방향 부착, 수직형 어태치먼트, HOLE 1개
    SK-2
    양방향 부착, 수직형 어태치먼트, HOLE 2개
    WIDE형 W
    WIDE형 어태치먼트
    WA
    WIDE형, 한쪽 방향 부착, 수평형 어태치먼트
    WSA
    WIDE형, 한쪽방향, 수직형 어태치먼트
    WK
    WIDE형, 양방향 부착
    WSK
    WIDE형, 양방향부착, 수직형 어태치먼트
    WA-1
    WIDE형, 한쪽방향, 수직형, HOLE 1개
    돌출 핀 형 D-1
    링크당 1개의 이송용 돌출핀 어태치먼트
    D-3
    링크 당 2개의 이송용 돌출핀 어태치먼트
