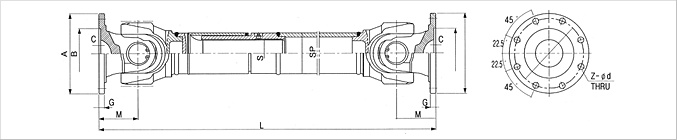

SIZE Ty Tw β A P.C.D(B) CM7 F G K M SP S Z d1(C12) Lz La
HYUNDAI kgf · m ° mm mm mm mm mm mm mm mm mm EA mm mm mm
HDM 225 1400 1960 15° 225 196.0 140 1.5 15 182 120.0 80 114.3 8 16 820 110
HDM 250 2700 3800 250 218.0 140 1.7 18 210 130.0 100 139.8 8 18 950 130
HDM 285 4200 5900 285 245.0 175 2.0 20 250 150.0 115 165.2 8 20 980 130
HDM 315 6000 8400 315 280.0 175 2.5 22 285 165.0 132 216.3 8 22 1050 130

Ty : 피로한도 Torque (Fatigue Torque) Tw : 허용최대 Torque (Max. Torque)
β : 굽힘각도 (Max. Angle) La : 신장길이 (Length Compensation) Lz : 최소길이 (Min. Telescopic Length)
